ANATOMÍA HUMANA, PATOLOGÍAS/ENFERMEDADES, TRAUMAS Y TERAPÉUTICAS MÉDICAS

IMÁGENES ANATÓMICAS DIGITALES DERIVADAS DE
UN FORMATO VECTORIAL Y MAPA DE BITS

ANATOMÍA 1:

► El Sistema Circulatorio o Cardiovascular:

EL SISTEMA ARTERIAL:

(ver Gráfico SA1C-ARTER-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa1cpdf/arter.pdf).

Gráfico SA1C-ARTER-1: Vista Anterior del Sistema Arterial. En este gráfico se presentan los principales vasos sanguíneos arteriales general (o macro) pertenecientes al organismos humano (Reproducido de: Super Anatomy 1, (p. 1) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► El Sistema Gastrointestinal o Digestivo:
► El Sistema Endocrino:
► Anatomía Topográfica/Superficial:

POSICIÓN ANATÓMICA DE PIE:

(ver Gráfico SA1EV-AMALE-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa1evpdf/sa1evamale.pdf).

Gráfico SA1EV-AMALE-1: Posición Anatómica de Pie. En este gráfico se presenta la vista anterior de un varón, en posición anatómica de pie (Reproducido de: Super Anatomy 1, (p. 6) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► Anatomía por Regiones Anatómicas: La Cabeza y Cuello:
► Articulaciones:

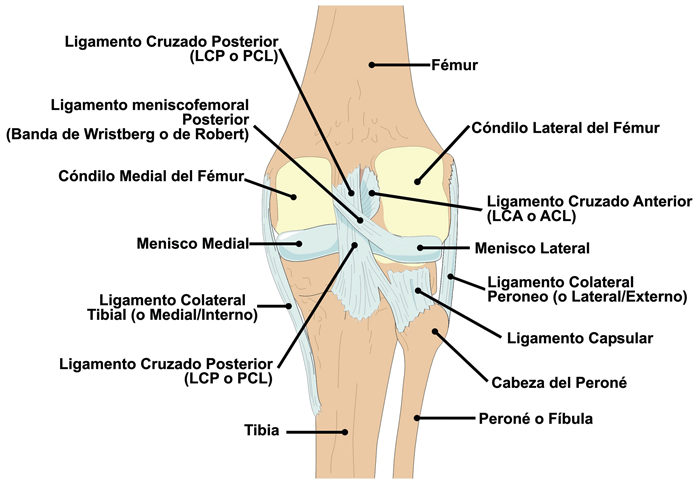

LA RODILLA:

(ver Gráfico SA1A-KNEE-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa1apdf/sa1aknee.pdf).

Gráfico SA1A-KNEE-1: Los Ligamentos, Meniscos y Componentes Óseos de la Rodilla. En este gráfico se presenta la vista anterior con el tendón rotuliano, anterior flexionada, posterior, lateral (o externa) y medial (o interna) de la rodilla. Desde la posición anterior (con el tendón rotuliano) de la rodilla, se observa: 1) el ligamento colateral peroneo/fibular (o Ligamento Colateral Lateral [LCL] de la rodilla), 2) el ligamento colateral tibial (o Ligamento Colateral Media [LCM]l/interno de la rodilla), 3) el menisco lateral/externo (o semilular), 4) el menisco medial/interno (o seminular), 5) el tendón rotuliano, 6) el cóndilo lateral de fémur (de la superficie articular), 7) el cóndilo medial del fémur (de la superficie articular), 8) la rótula (o patela), 9) el tendón del músculo cuadriceps y 10) la porción distal del músculo cuadriceps. La segunda vista anterior de la rodilla (sin el tendón rotuliano), muestra todos los ligamentos y meniscos mencionados previamente, más: 1) el ligamento transverso de la rodilla, 2) el ligamento cruzado anterior y 3) el ligamento cruzado posterior. La cara posterior de la articulación de la rodilla ilustra: 1) el ligamento colateral tibial (o Ligamento Colateral Media [LCM]l/interno de la rodilla), 2) el ligamento colateral peroneo/fibular (o Ligamento Colateral Lateral [LCL] de la rodilla), 3) el ligamento cruzado anterior, 4) el ligamento cruzado posterior, 5) el ligamento meniscofemoral (banda de Robert o Wrisberg), 6) el menisco medial/interno (o seminular), 7) el menisco lateral/externo (o semilular), 8) el cóndilo medial del fémur (de la superficie articular) y 9) el cóndilo lateral de fémur (de la superficie articular), (Reproducido de: Super Anatomy 1, (p. 6) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► Los Músculos Esqueléticos:

LOS MÚSCULOS DEL MANGUITO ROTADOR EN LA REGIÓN DEL HOMBRO:

(ver Gráfico SA1M-SHOU-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa1mpdf/sa1mshou.pdf).

Gráfico SA1M-SHOU-1: Los Músculos del Manguito. En este gráfico se presentan los músculos en la región del hombro, o cintura escapular. En la vista anterior se identifican: 1) el músculo subescapular, 2) el músculo supraespinoso y 3) el músculo rodondo mayor. Por su parte, en la vista posterior, se hallan: 1) el músculo supraespiniso, 2) el músculo infraespinoso y 3) el músculo redondo mayor. Los músculos subescapular, supraespinoso e infraespinoso forman el manguito rotador (Reproducido de: Super Anatomy 1, (p. 7) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► El Sistema Nervioso:

EL PLEXO NERVIOSO: BRAQUIAL Y SACRAL:

(ver Gráfico SA1N-PLEX-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa1npdf/sa1nplex.pdf).

Gráfico SA1N-PLEX-1: EL Plexo Braquial y Sacral. En este gráfico se presentan los nervios en la región del axilar y sacral (Reproducido de: Super Anatomy 1, (p. 7) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► El Sistema Reproductivo
► El Sistema Pulmonar/Respiratorio:
► El Sistema Esquelético:

EL ESQUELETO AXIAL: VISTA LATERAL DE LAS COSTILLAS:

(ver Gráfico SA1E1-LRIBS-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa1epdf/sa1elribs.pdf).

Gráfico SA1E1-LRIBS-1: Vista Lateral de la Caja Torácica. En este gráfico se presentan las costillas, desde su vista lateral. También, se observa la región torácica de la columa vertebral (Reproducido de: Super Anatomy 1, (p. 10) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► El Sistema Urinario

ANATOMÍA 2:

► Cardiac:
► Celular:
► External Views:

POSICIÓN ANATÓMICA DE PIE: VARÓN AFRO-AMERICANO:

(ver Gráfico SA2EV-AAFMALE-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa2evpdf/sa2evaafmale.pdf).

Gráfico SA2EV-AAFMALE-1: Posición Anatómica de Pie. En este gráfico se presenta la vista anterior de un varón, en posición anatómica de pie (Reproducido de: Super Anatomy 2, (p. 5) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► By Popular Demand:

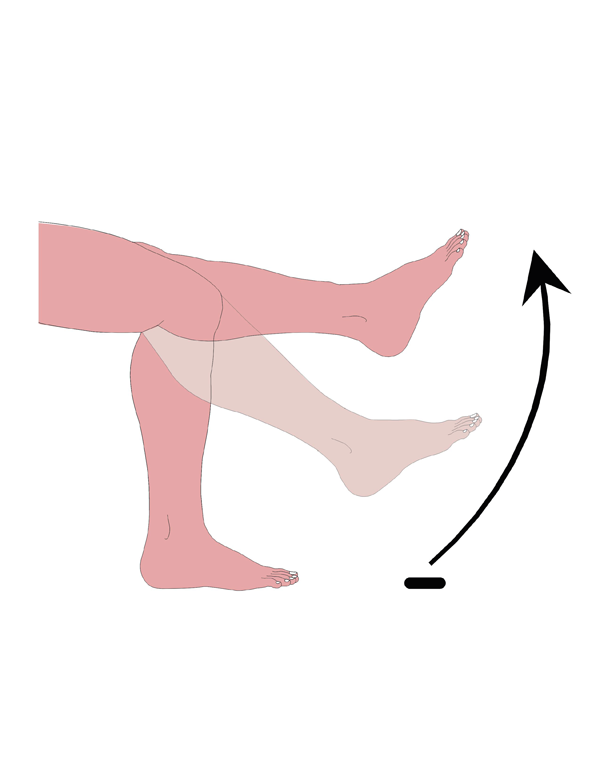

MOVIMIENTOS ARTICULARES DE LA RODILLA: FLÉXIÓN Y EXTENSIÓN:

(ver Gráfico SA2PD-FEKNEE-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa2pdpdf/sa2pdfeknee.pdf).

Gráfico SA2PD-FXKNEE-1: Movimientos Articulares de la Rodilla. En este gráfico se presentan los movimientos que pernite la articulación tibio-femoral. Tal tipo de articulación (tibio-femoral) se clasifica como ginglimo. En este caso, se trata de la flexión y extensión Esta acción se lleva a cabo paralelo a un plano sagital y alrededor de un eje frontal-horizontal. También se observa el arco de movimiento (Range of Motion, abreviado como ROM), Por lo regular el ROM se mide en grados (unidad de medida angular) mediante el uso de un goniometro (Reproducido de: Super Anatomy 2, (p. 5) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

ANATOMÍA 3:

► Musculoskeletal:

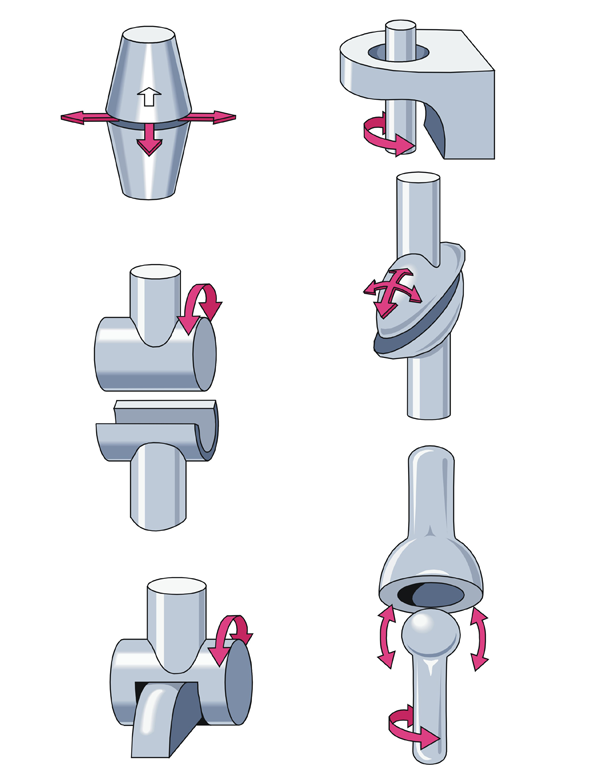

TIPOS DE ARTICULACIONES DIARTRODIALES (O SINOVIALES): ANALOGÍAS CON UN SISTEMA MECÁNICO:

(ver Gráfico SA3MS-JTYPE-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa3mspdf/sa3msjtype.pdf).

Gráfico SA3MS-JTYPE-1: Clasificación de las Articulaciones Diartrodiales (Sinoviales o Móviles). En este gráfico se presentan los tipos de articulaciones diartrodiales que posee el cuerpo, basado en una analogías mecánicas. Así tenemos las articulaciones: 1) artrodial (irregular, planas o deslizables), 2) ginglimo (bisagra, trocleartrosis o troclear)), 3) trocoide (pivote o rotatoria), 3) condilar/condiloidea (elipsoidales u ovoide), 4) encaje recíproco (en silla de montar) y 6) enartrosis (bola y guante o esférica) (Reproducido de: Super Anatomy 3, (p. 5) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► Neuroanatomía:

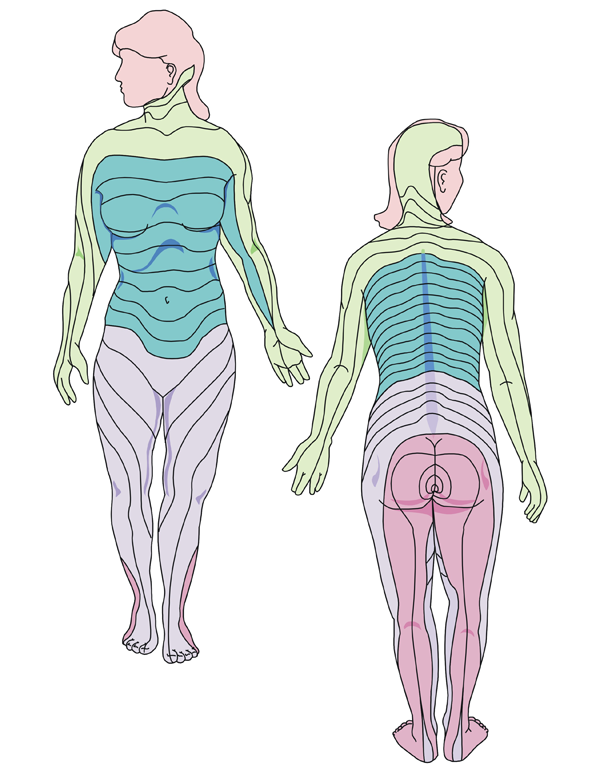

DERMATOMAS:

(ver Gráfico SA3N-DMTN-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa3npdf/sa3ndmtn.pdf).

Gráfico SA3N-DMTN-1: Dermatomas. En este gráfico se presentan los dermatomas que posee el sistema nervioso periférico (o sensorial) del cuerpo (Reproducido de: Super Anatomy 32, (p. 3) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Coyright 1997 por TechPool Studios, Inc).

► Obstetrics/Gynecology:
► By Popular Demand:

EL SISTEMA LINFÁTICO:

(ver Gráfico SA3PD-LYMP-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa3pdpdf/sa3pdlymp.pdf).

Gráfico SA3PD-LYMP-1: El Sistema Linfático. En este gráfico se presentan los vasos y nodos linfáticos de organismo humano (Reproducido de: Super Anatomy 3, (p. 7) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

ANATOMÍA 4:

► El Sistema Endocrino:
► El Sistema Gastrointestinal o Digestivo:
► Anatomía por Regiones Anatómicas: La Cabeza y Cuello:

MOVIMIENTOS ARTICULARES DE LAS ARTICULACIONES INTERVERTEBRALES A NIVEL CERVICAL:
FLEXIÓN Y EXTENSIÓN LATERAL (DEL LADO DERECHO E IZQUIERDO):

(ver Gráfico SA4HN-LFXNK-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa4hnpdf/sa4hnlfxnk.pdf).

Gráfico SA4HN-LFXNK-1: Flexión y Extensión Lateral del Cuello. En este gráfico se presentan los movimientos de flexión lateral (izquierda y derecha) y extensión lateral (izquierda y derecha) de las articulaciones intervertebrales a nivel de las vértebrales cervicales. Tal tipo de articulación (intervertrebral) se clasifica como trocoide. Esta acción se lleva a cabo paralelo a un plano coronal y alrededor de un eje sagital-horizontal. También se observa el motor primario para este movimiento (Reproducido de: Super Anatomy 4, (p. 4) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► By Popular Demand:

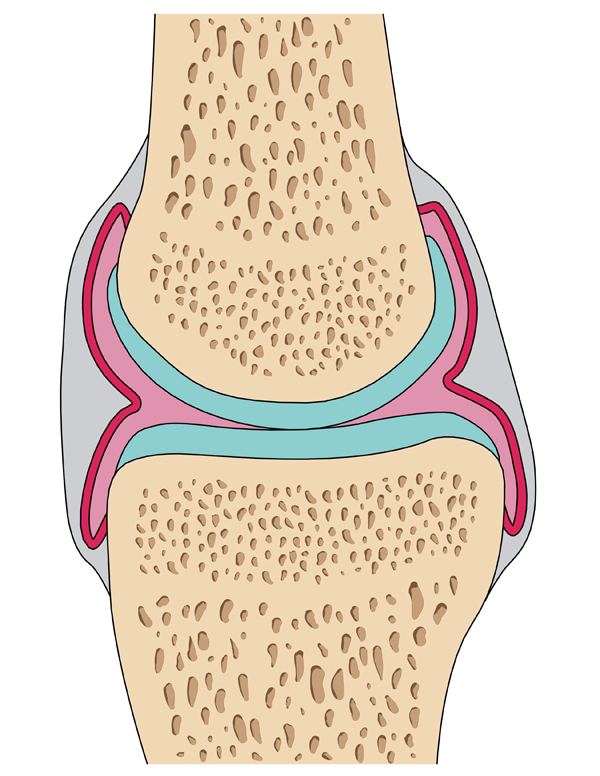

COMPONENTES ESTRUCTURALES DE UNA ARTICULACIÓN DIARTRODIAL TÍPICA:

(ver Gráfico SA4PD-SYNOJ-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa4pdpdf/sa4pdsynoj.pdf).

Gráfico SA4PD-SYNOJ-1: Estructura de una Articulación Diartrodial (Sinovial). En este gráfico se presentan los constituyentes estructurales básicos/genéricos de una articulación diartrodial (o sinovial). A base se un corte sagital/frontal de tal articulación, se identifican los siguientes componentes anatómicos: 1) la articulación diartrodial como un todo, 2) los huesos adyacentes que forman la articulación, 3) el cartílago hialino que reviste las superficies articulares de estos huesos, 4) la capsula articular, 5) la porción fibrosa (externa) de la cápsula articular, 6) la membrana sinovial desplegada a través la zona interna de la cápsula (produce sinovia o líquido sinovial), 7) la cavidad articular (dentro de la cápsula) y 8) el líquido sinovial (o sinovial) ubicado en esta cavidad articular. La imagen no incluye el cartílago fibroso, o fibrocartílago, que poseen algunas articulaciones (e.g., los meniscos pertenecientes a la rodilla) (Reproducido de: Super Anatomy 4, (p. 6) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

ANATOMÍA 5:

► Hematología:
► El Sistema Pulmonar/Respiratorio:
► La Extremidad Superior:

MOVIMIENTOS ARTICULARES DE LA ARTICULACIÓN GLENO-HUMERAL (O ESCAPULO-HUMERAL: ABDUCCIÓN Y ADUCCIÓN:

(ver Gráfico SA5UL-RSABAD-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa5ulpdf/sa5ulrsabad.pdf).

Gráfico SA5UL-RSABAD-1: Movimiento Articular de Abducción, Aducción e Hiperaducción del Hombro. En este gráfico se presentan los movimientos de abducción (o elevación lateral), aducción (depresión lateral) e hiperaducción de la articulación glenohumeral (o escapulohumeral) a nivel de la región del hombro. Tal tipo de articulación (glenohumeral) se clasifica como enartrosis. Esta acción se lleva a cabo paralelo a un plano coronal y alrededor de un eje sagital-horizontal. También se observa el arco de movimiento cuantificado en grados, que se establece por medio de un goniómetro (Reproducido de: Super Anatomy 5, (p. 5) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► By Popular Demand:

INTERVENCIÓN QUIRÚRGICA PARA EL TRATAMIENTO DE UNA FRACTURA TIBIAL: CIRUGÍA ORTOPÉDICA:

(ver Gráfico SA5PD-FXTSCW-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa5pdpdf/sa5pdfxtscw.pdf).

Gráfico SA5PD-FXTSCW-1: Intervención Quirúrgica para una Fractura de la Tibia. En este gráfico se presenta la intervención quirúrgica indicada para una fractura del hueso tibial. Como se observa, en estos casos se requiere insertar varios tornillos en la zona de la factura, de manera que cicatrice corrcetamemte (Reproducido de: Super Anatomy 5, (p. 6) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

ANATOMÍA 6:

► Anatomía:

MOVIMIENTO ARTICULAR DE LA ARTICULACIÓN TEMPOROMANDIBULAR: DEPRESIÓN Y ELEVACIÓN:

(ver Gráfico SA6AN-TMJ-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa6anpdf/sa6antmj.pdf).

Gráfico SA6AN-TMJ-1: Movimientos de la Articulación Temporomandibular. En este gráfico se presentan los movimientos de depresión y elevación de la articulación temperomandibular a nivel de la región del mentón o mandíbula inferior (en el cráneo). Tal tipo de articulación (temporomandibular) se clasifica como gínglimo, pero a la vez como artrodial, por permitir cierto grado de deslizamiento, Esta acción (depresión y elevación) se lleva a cabo paralelo a un plano sagital y alrededor de un eje frontal-horizontal (Reproducido de: Super Anatomy 6, (p. 1) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► Dentición:
► Higiene:
► Instrumentos:
► Ortondoncia:
► Periodoncia:
► Procedimientos:

ANATOMÍA 7:

► El Sistema Circulatorio o Cardiovascular:
► El Sistema Nervioso:

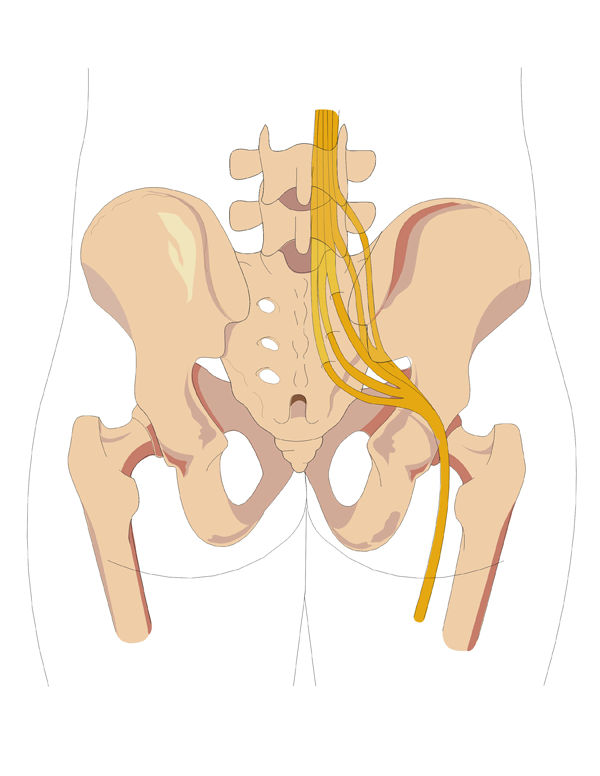

COMPONENTES ESTRUCTURALES DEL NERVIO CIÁTICO:

(ver Gráfico SA7N-CIAT-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa7npdf/sa7nciat.pdf).

Gráfico SA7N-CIAT-1: El Nervio Ciático. En este gráfico se presenta el nervio ciático (Reproducido de: Super Anatomy 7, (p. 3) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► El Sistema Esquelético y Ortopedia:

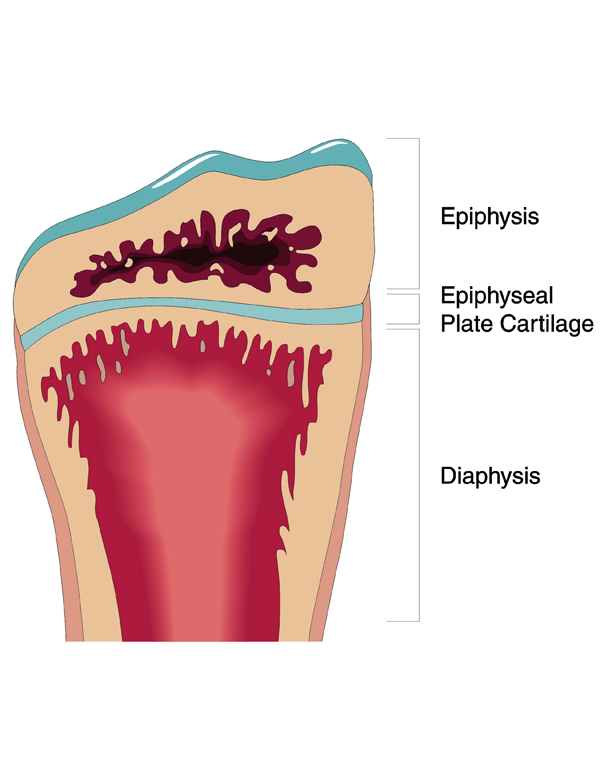

EL CARTÍLAGO O PLACA EPIFISARIA:

(ver Gráfico SA7O-EPIP-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa7opdf/epiphys.pdf).

Gráfico SA7O-EPIP-1: Placa o Cartílago Epifisario. En este gráfico se ilusta la placa epifisaria de un hueso largo. Este cartílago representan el centro de crecimiento de este hueso (Reproducido de: Super Anatomy 7, (p. 5) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

ANATOMÍA 8:

► El Sistema Nervioso:

EL SISTEMA NERVIOSO CENTRAL: LOS NERVIOS ESPINALES:

(ver Gráfico SA8N-SPNERV-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa8npdf/spnerves.pdf).

Gráfico SA8N-SPNERVES-1: Los Nervios Espinales. En este gráfico se presentan los nervios espinales que forman parte del sistema nervioso central (Reproducido de: Super Anatomy 8, (p. 3) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► Obstetrics/Gynecology:

ANATOMÍA 9:

► Emergencias Médicas:

TRAUMA EN EL ENCÉFALO: LESIÓN DE TIPO CONTRAGOLPE:

(ver Gráfico SA9EM-CG-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa/sa9empdf/coupctcp.pdf).

Gráfico SA9EM-CG-1: Lesión en el Encéfalo por Contragolpe. En este gráfico se presentan una lesión en el encéfalo por contragolpe que afecta la regoín occipital (Reproducido de: Super Anatomy 9, (p. 1) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

► Medicina Interna:

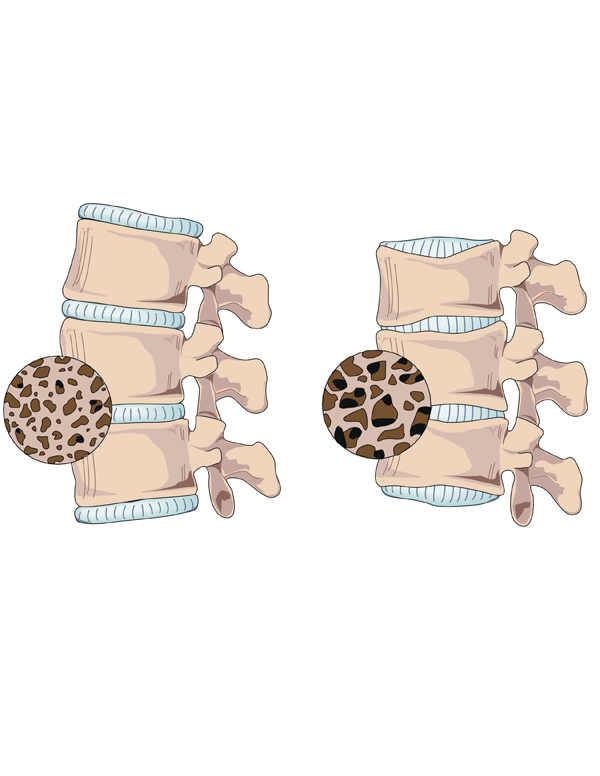

EFECTOS PATOLÓGICOS DE LA OSTEOPOROSIS: CAMBIOS PATOLÓGICOS EN LA COLUMNA VERTEBRAL:

(ver Gráfico SA9IM-OSTEOP-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa/sa9impdf/osteopsp.pdf).

Gráfico SA9IM-OSTEOP-1: Cambios Patológicos de la Oseoporosis en la Columna Vertebral. En este gráfico se presentan los cambios patológicos de la osteoporosis que se observa en la columna vertebral (Reproducido de: Super Anatomy 9, (p. 5) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

IMÁGENES ANATÓMICAS DIGITALES DERIVADAS DE UN FORMATO BITMAP EN 3D

ANATOMÍA 1:

► Sistema Circulatorio
► Sistema Gastro-Intestinal/Digestivo
► Sistema Endocrino
► Anatomía Topográfica/Superficial 1
► Anatomía Topográfica/Superficial 1
► Anatomía por Regiones Anatómicas: La Cabeza y el Cuello
► Articulaciones
► Los Músculos Esqueléticos
► El Sistema Nervioso
► El Sistema Reproductivo
► El Sistema Pulmonar/Respiratorio
► El Sistema Esquelético 1
► El Sistema Esquelético 2
► El Sistema Urinario

ANATOMÍA 2:

IMÁGENES MÉDICAS DE MODALIDAD: CT, MRI, T1 y Otras

ANATOMÍA 1:

IMÁGENES ANATÓMICAS DIGITALES DERIVADAS DE UN FORMATO "BITMAP":
BLANCO Y NEGRO

ANATOMÍA 1:

ANATOMÍA 2:

LOS MÚSCULOS ESQUELÉTICOS QUE FORMAN PARTE DE LA CINTURA ESCAPULAR:

(ver Gráfico M-CE-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa/m/sgirdle.pdf).

Gráfico M-CE-1: Los Músculos Esqueléticos que Constituyen la Cincura Escapular. En este gráfico se presentan los músculos esqueléticos que se encuentran en la zona anatomica de la cintura escapular de cuerpo humano (Reproducido de: Super Anatomy ?, (p. ?) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

LOS TEJIDOS BLANDOS Y DUROS QUE FORMAN PARTE DE LA RODILLA:
VISTA ANTERIOR: EN FLEXIÓN:

(ver Gráfico A-A1KNEE-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa/a/a1knee.pdf).

Gráfico A-A1KNEE-1: La Rodilla en Flexión. En este gráfico se presentan los tejidos blandos y duros que constituyen la región anterior de la rodilla, disectando fuera el tendón rotuliano. Desde esta posición anterior de la rodilla, se observa: 1) el ligamento colateral peroneo/fibular (o Ligamento Colateral Lateral [LCL] de la rodilla), 2) el ligamento colateral tibial (o Ligamento Colateral Media [LCM]l/interno de la rodilla), 3) el menisco lateral/externo (o semilular), 4) el menisco medial/interno (o seminular), 6) el cóndilo lateral de fémur (de la superficie articular), 7) el cóndilo medial del fémur (de la superficie articular) y 8) el cóndilo medial de la tibia (Reproducido de: Super Anatomy ?, (p. ?) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

LOS TEJIDOS BLANDOS Y DUROS QUE FORMAN PARTE DE LA RODILLA:
VISTA POSTERIOR: EN EXTENSIÓN:

(ver Gráfico A-PKNEE-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa/a/pknee.pdf).

Gráfico A-PKNEE-1: La Rodilla en Extensión. En este gráfico se presentan los tejidos blandos y duros que constituyen la región posterior de la rodilla. En esta cara posterior de la rodilla, se identifica: 1) el ligamento colateral tibial (o Ligamento Colateral Media [LCM]l/interno de la rodilla), 2) el ligamento colateral peroneo/fibular (o Ligamento Colateral Lateral [LCL] de la rodilla), 3) el ligamento cruzado anterior, 4) el ligamento cruzado posterior, 5) el ligamento meniscofemoral (banda de Robert o Wrisberg), 6) el menisco medial/interno (o seminular), 7) el menisco lateral/externo (o semilular), 8) el cóndilo medial del fémur (de la superficie articular) y 9) el cóndilo lateral de fémur (de la superficie articular), (Reproducido de: Super Anatomy ?, (p. ?) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).

LOS TEJIDOS BLANDOS Y DUROS QUE FORMAN PARTE DE LA RODILLA:
VISTA ANTERIOR: CON EL TENDÓN ROTULIANO Y LA RÓTULA EN EXTENSIÓN:

(ver Gráfico A-A2KNEE-1; para ver esta imagen agrandado, aplique clic a: http://www.saludmed.com/sa/a/a2knee.pdf).

Gráfico A-A2KNEE-1: La Rodilla con el Tendón Rotuliana. Desde la posición anterior (con el tendón rotuliano) de la rodilla, se observa: 1) el ligamento colateral peroneo/fibular (o Ligamento Colateral Lateral [LCL] de la rodilla), 2) el ligamento colateral tibial (o Ligamento Colateral Media [LCM]l/interno de la rodilla), 3) el menisco lateral/externo (o semilular), 4) el menisco medial/interno (o seminular), 5) el tendón rotuliano, 6) el cóndilo lateral de fémur (de la superficie articular), 7) el cóndilo medial del fémur (de la superficie articular), 8) la rótula (o patela), 9) el tendón del músculo cuadriceps y 10) la porción distal del músculo cuadriceps. (Reproducido de: Super Anatomy ?, (p. ?) por LifeART, 1997, Cleveland, OH: TechPool Studios, Inc. Copyright 1997 por TechPool Studios, Inc).
